Amprenta digitala pe implanturi cu scannerul Fussen S6500: scanbody, precizie si limite

Amprenta pe implant este etapa in care precizia chirurgicala se transfera in lucrarea protetica. O pozitie a implantului redata gresit cu cateva zeci de microni se traduce intr-o suprastructura care nu se aseaza pasiv, cu tensiuni transmise implantului si osului. Din acest motiv, multi implantologi au amanat trecerea la amprenta digitala tocmai pentru lucrarile pe implant.

Literatura din ultimii ani ofera un raspuns nuantat: pentru coroanele unitare si puntile scurte, amprenta digitala este o alternativa clinic acceptabila; pentru arcada completa pe implanturi multiple, rezultatele depind puternic de scanner, de scanbody si de strategia de scanare. Acest articol explica fluxul de lucru, ce spun studiile si cum se integreaza scannerul Fussen S6500 in implantologia digitala.

Cum functioneaza amprenta digitala pe implant

La amprenta conventionala, pozitia implantului se transfera printr-un transfer de amprentare si un analog de laborator. La amprenta digitala, rolul transferului il preia scanbody-ul (corpul de scanare): o piesa cu geometrie cunoscuta, insurubata pe implant sau pe bontul multi-unit.

Fluxul are trei componente:

• Scanbody-ul, compatibil cu sistemul de implant si cu platforma protetica.
• Scannerul intraoral, care inregistreaza suprafata scanbody-ului impreuna cu dintii vecini si tesuturile moi.
• Biblioteca digitala din software-ul de proiectare, care recunoaste geometria scanbody-ului si calculeaza pozitia si orientarea exacta a implantului.

Rezultatul este un model digital pe care laboratorul sau cabinetul proiecteaza bontul si coroana, fara model din gips si fara analog fizic, cu exceptia cazurilor in care se printeaza un model de control.

Ce spune literatura despre precizie

Coroana unitara si puntea scurta

Revizuirea sistematica publicata de Flugge si colaboratorii in 2018, in suplimentul de consens al European Association for Osseointegration, a inclus 79 de studii, dintre care 75 in vitro si doar 4 in vivo, si a concluzionat ca datele disponibile au un nivel de evidenta scazut si nu permit inca recomandari clinice ferme. O revizuire sistematica ulterioara a studiilor in vitro (2022) a considerat amprenta digitala o alternativa valida pentru implanturile unitare si edentatiile partiale, desi amprenta conventionala a aparut, in medie, usor mai precisa.

Beneficiul nu este doar de precizie. Un studiu clinic randomizat al lui Joda si Bragger (2016) a comparat, la coroane unitare pe implant cu amprenta prin scanare intraorala, un flux complet digital (coroana monolitica pe baza de titan, fara model fizic) cu un flux mixt digital-analogic (model frezat, zirconiu placat): fluxul complet digital a scurtat atat timpul in cabinet, cat si timpul de laborator.

Arcada completa pe implanturi multiple

Aici rezultatele sunt mai putin uniforme. O meta-analiza din 2023 privind acuratetea liniara a scannerelor intraorale la amprentele de arcada completa pe implanturi a gasit o acuratete medie comparabila sau mai buna pentru scannere fata de tehnica conventionala, dar a subliniat ca rezultatele variaza semnificativ in functie de tipul de scanbody, de scanner, de strategia de scanare si de eventualele modificari aduse tehnicii.

Alte revizuiri au gasit rezultate neconcludente pentru arcada completa: in unele studii tehnica conventionala cu transferuri solidarizate a fost mai precisa, in altele scanarea intraorala, iar datele clinice raman limitate. Explicatia tine de principiul de functionare: scannerul intraoral construieste arcada prin suprapunerea a mii de imagini mici, iar erorile de suprapunere se pot acumula pe distante mari, mai ales pe mucoasa fara repere.

Ce inseamna asta in practica

• Coroana unitara, punte pe 2-3 implanturi: amprenta digitala este o optiune de rutina.
• Arcada completa: amprenta digitala este posibila, dar se recomanda un protocol de verificare - de exemplu, un jig de verificare sau o proba a structurii - inainte de lucrarea definitiva.

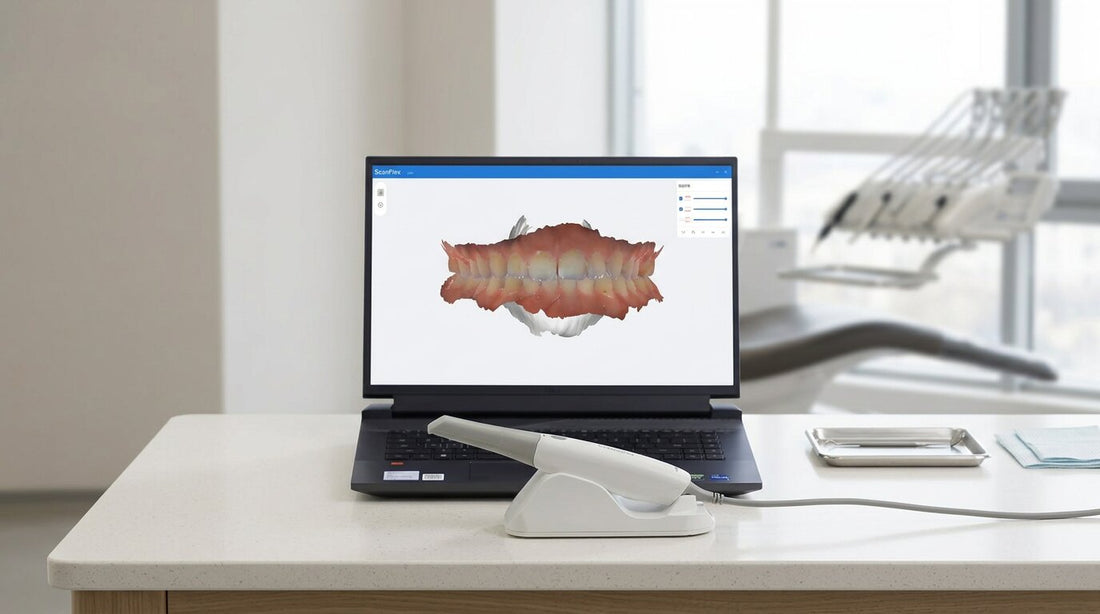

Scannerul Fussen S6500: specificatiile care conteaza la implanturi

Conform fisei tehnice a producatorului, S6500 are urmatoarele caracteristici:

• Principiu de scanare: lumina structurata, in mod video, la 20 de cadre pe secunda
• Acuratete declarata: 10 µm (±1,1 µm) pentru o unitate, in conditii de testare ale producatorului
• Camp de scanare: 16 x 13 mm cu varful standard, 12 x 9 mm cu varful pediatric; adancime de scanare 0-18 mm
• Scanare de arcada completa in aproximativ 25 de secunde, potrivit producatorului
• Greutate: 240 g, dimensiuni 247 x 43 x 35 mm
• Varfuri autoclavabile la 134 °C, minimum 100 de cicluri, cu incalzire activa anti-aburire in mai putin de 30 de secunde
• Export deschis: STL, PLY si OBJ
• Instrumente software: filtru inteligent pentru datele nedorite, monitorizarea calitatii datelor in timp real, analiza ocluziei, analiza retentiilor, masuratori pe sectiuni

Pentru implanturi, trei dintre acestea conteaza in mod special. Adancimea de scanare de 0-18 mm ajuta la inregistrarea zonelor adanci, de exemplu scanbody-uri pe implanturi plasate mai profund, cu conditia ca partea de scanare a scanbody-ului sa fie supragingivala. Monitorizarea calitatii datelor in timp real ajuta la identificarea zonelor care trebuie rescanate inainte ca pacientul sa plece. Exportul in formate deschise inseamna ca fisierul poate fi trimis oricarui laborator sau importat in orice software de proiectare care are biblioteca sistemului de implant folosit.

Valoarea de acuratete declarata de producator se refera la conditii standardizate de laborator. In clinica, precizia amprentei pe implant depinde si de scanbody, de strategia de scanare si de experienta operatorului, asa cum arata si studiile mentionate.

Fluxul de lucru pas cu pas

Inainte de chirurgie: scanarea pentru planificare

Scanarea arcadelor si a ocluziei, inaintea interventiei, se suprapune pe volumul CBCT. Pe acest model combinat se planifica pozitia implantului in functie de viitoarea coroana - nu doar de osul disponibil - si se proiecteaza ghidul chirurgical. Cu S6500 si un CBCT Fussen, suprapunerea se face pe aceeasi platforma software; fluxul este descris in articolul despre scannerul intraoral si CBCT-ul pe aceeasi platforma.

Dupa osteointegrare: amprenta finala

1. Scanarea profilului de emergenta. Imediat dupa indepartarea bontului de vindecare, se scaneaza rapid tesutul moale, inainte ca acesta sa se colabeze.
2. Montarea scanbody-ului. Se insurubeaza conform indicatiilor producatorului. Cand jonctiunea nu este vizibila, asezarea corecta se verifica radiologic.
3. Scanarea scanbody-ului impreuna cu dintii vecini, cu suprapunere suficienta intre imagini si fara tesut moale care sa acopere suprafata acestuia.
4. Scanarea arcadei antagoniste si a ocluziei.
5. Verificarea datelor in software - zone lipsa, suprafata completa a scanbody-ului - inainte de indepartarea acestuia.
6. Exportul catre laborator sau catre software-ul de proiectare din cabinet.

Greseli frecvente

• Scanbody neasezat complet pe platforma implantului.
• Scanbody uzat sau reutilizat peste recomandarile producatorului, cu suprafete deteriorate care altereaza potrivirea cu biblioteca.
• Scanbody care nu corespunde bibliotecii folosite de laborator.
• Scanare cu repere insuficiente pe zonele edentate lungi.
• Tesut moale sau sange peste suprafata de scanare.

Cand amprenta conventionala ramane alegerea mai sigura

• Arcada completa pe multe implanturi, fara protocol de verificare.
• Implanturi foarte adanc subgingival, unde scanbody-ul nu poate fi inregistrat complet.
• Pacienti cu deschidere limitata a gurii, unde accesul in zona posterioara este dificil.

In aceste situatii, o abordare hibrida - amprenta conventionala solidarizata sau un model de verificare, combinate cu scanarea digitala pentru tesuturi si ocluzie - pastreaza avantajele ambelor tehnici.

Intrebari frecvente

Pot folosi orice scanbody cu S6500?

Scannerul inregistreaza geometria oricarui scanbody. Conditia este ca software-ul de proiectare folosit de laborator sau de cabinet sa aiba biblioteca scanbody-ului respectiv.

Fisierele S6500 pot fi trimise oricarui laborator?

Da. Exportul se face in formatele deschise STL, PLY si OBJ.

Ce configuratie de computer este necesara?

Producatorul recomanda un procesor Intel i7 sau superior, 32 GB RAM, SSD de minimum 1 TB, placa video NVIDIA GeForce RTX 4060 cu 6 GB sau superioara si Windows 10/11 Professional pe 64 de biti.

Amprenta digitala pe implant este la fel de precisa ca cea conventionala?

Pentru coroane unitare si punti scurte, studiile arata o precizie clinic acceptabila, apropiata de cea a amprentei conventionale. Pentru arcada completa, rezultatele variaza si se recomanda un protocol de verificare.

Varfurile se sterilizeaza?

Da. Varfurile S6500 sunt autoclavabile la 134 °C, minimum 100 de cicluri, conform producatorului.

Cat costa scannerul Fussen S6500?

10.400 de euro cu TVA inclus, la data redactarii.

Concluzie

Amprenta digitala pe implant nu mai este o tehnica experimentala. Pentru coroane unitare si punti scurte, este o optiune de rutina, mai rapida si fara materiale de amprenta; pentru arcada completa, functioneaza cu un protocol de verificare adecvat. Scannerul Fussen S6500, cu adancime de scanare de 0-18 mm, monitorizare a calitatii datelor si export deschis, se integreaza cu CBCT-ul Fussen pe aceeasi platforma - de la planificarea implantului pana la coroana finala.

Echipa CliniKraft poate organiza o demonstratie S6500 pe un caz cu scanbody, in cabinetul tau.

Vrei sa vezi cum se scaneaza un scanbody cu S6500?

Programeaza o demonstratie in cabinet si scanam impreuna un caz real, de la scanbody la fisierul STL trimis laboratorului. +40 771 551 018.

Surse si referinte

1. Fussen - S6500 Intraoral Scanner, specificatii tehnice si pagina produsului pe ro.clinikraft.com
2. Flugge T. et al. - The accuracy of different dental impression techniques for implant-supported dental prostheses: a systematic review and meta-analysis. Clinical Oral Implants Research, 2018
3. Floriani F. et al. - Linear accuracy of intraoral scanners for full-arch impressions of implant-supported prostheses: a systematic review and meta-analysis. European Journal of Dentistry, 2023
4. Accuracy of digital dental implants impression taking with intraoral scanners compared with conventional impression techniques: a systematic review of in vitro studies, 2022
5. Accuracy of digital implant impressions obtained using intraoral scanners: a systematic review and meta-analysis of in vivo studies. International Journal of Implant Dentistry, 2023
6. Joda T., Bragger U. - Time-efficiency analysis of the treatment with monolithic implant crowns in a digital workflow: a randomized controlled trial. Clinical Oral Implants Research, 2016
7. Valorile de acuratete si timpii de scanare sunt cei declarati de producator, in conditiile de testare ale acestuia.
