O clinica in care lucreaza un implantolog si un ortodont are nevoie de doua tipuri de imagistica 3D care, la majoritatea aparatelor, se exclud. Implantologul vrea rezolutie fina pe un camp mic, pentru corticala subtire si pentru cazurile cu restaurari metalice. Ortodontul vrea un camp care sa cuprinda intreg craniul facial, de la orbita la hioid, pentru cefalometrie 3D si analiza cailor aeriene. Chirurgul maxilo-facial vrea ambele: campul mare pentru planificarea implanturilor zigomatice si rezolutia fina pentru evaluarea osului.

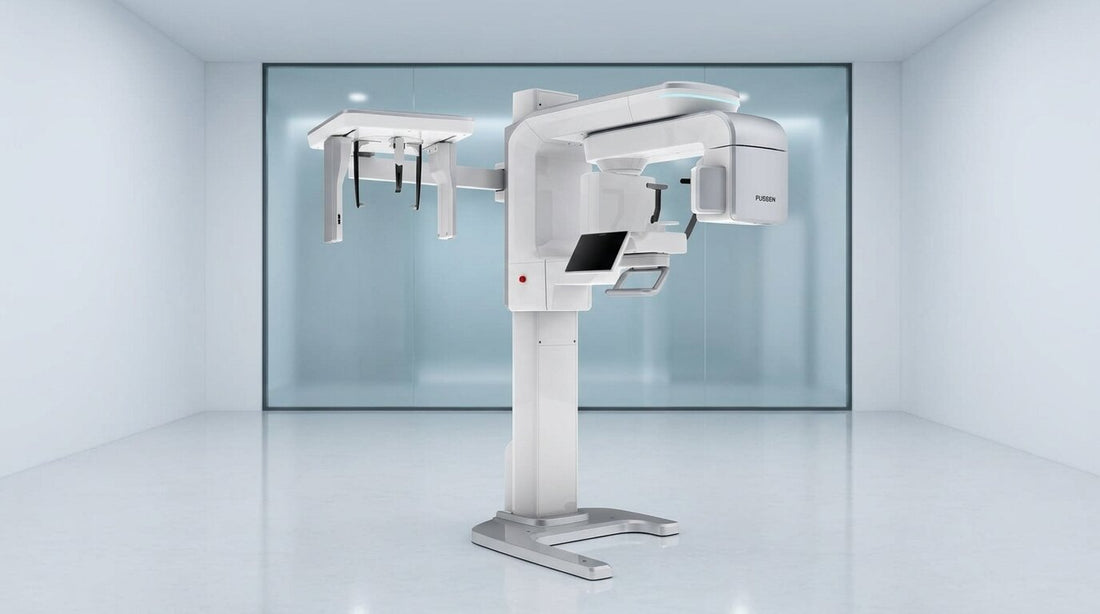

Fussen Rubik X1 este construit exact pentru aceasta situatie: cinci campuri de vizualizare, de la 5 x 5 la 16 x 16 cm, voxel nativ de 50 de microni, tub de 40-120 kV si scanare faciala integrata, la 59.500 de euro cu TVA inclus. Acest articol explica ce permite fiecare dintre aceste caracteristici in practica celor trei specialitati.
Campul de 16 x 16 cm: ce nu intra intr-un CBCT obisnuit
Majoritatea aparatelor CBCT pentru cabinetul stomatologic au un camp maxim de 12 x 10 sau 16 x 10 cm. Inaltimea de 10 cm acopera ambele arcade si sinusurile maxilare, dar se opreste sub orbita si deasupra hioidului. Pentru trei categorii de cazuri, aceasta limita este decisiva.
Implanturi zigomatice si pterigoidiene
Planificarea unui implant zigomatic cere vizualizarea completa a corpului osului zigomatic, a peretelui lateral al sinusului maxilar, a planseului orbitei si a crestei alveolare, pe aceeasi achizitie. Implantul pterigoidian traverseaza tuberozitatea maxilara, procesul piramidal al osului palatin si procesul pterigoid al sfenoidului - o zona pe care campurile de 10 cm inaltime o prind partial sau deloc.
Rubik X1 obtine campul de 16 x 16 cm prin stitching (combinarea a doua achizitii), cu intregul maxilar, zigoma, orbita si regiunea pterigoida intr-un singur volum. Pe acest volum se planifica traiectoria, se masoara lungimea implantului si se evalueaza grosimea osului disponibil in fiecare punct al traiectului.
Pentru executie, acelasi volum este baza planului de navigatie chirurgicala dinamica, subiect tratat in articolul despre navigatia dinamica in implantologie, unde accesul la zona pterigoida este unul dintre argumentele centrale.
Ortodontie si cefalometrie 3D
Analiza cefalometrica traditionala se face pe o radiografie 2D, cu suprapuneri bilaterale si erori de magnificare. Un volum CBCT de 16 x 16 cm contine toate reperele cefalometrice - de la nasion la menton, de la porion la orbitale - si permite atat generarea unei teleradiografii sintetice fara expunere suplimentara, cat si analiza direct in 3D.
Pentru ortodontie, campul mare mai aduce: localizarea precisa a caninilor inclusi si a raportului cu radacinile vecine, evaluarea asimetriilor scheletale, planificarea mini-implanturilor de ancoraj si evaluarea completa a articulatiei temporo-mandibulare bilateral, in aceeasi achizitie. Pozitia AAOMR privind utilizarea CBCT in ortodontie recomanda selectarea campului in functie de indicatie, cu campul mare rezervat cazurilor care necesita aceste evaluari.
Chirurgie maxilo-faciala
Chirurgia ortognatica, traumatologia si patologia sinusurilor cer vizualizarea intregului masiv facial. Volumul de 16 x 16 cm ofera baza pentru planificarea osteotomiilor, pentru evaluarea fracturilor si pentru urmarirea postoperatorie, fara trimiterea pacientului la un CT medical cu doza mult mai mare.
Analiza cailor aeriene
Rubik X1 include un modul de analiza a cailor aeriene care segmenteaza automat spatiul faringian din volumul CBCT si calculeaza volumul total si aria sectiunii minime. Aplicatiile:
- Ortodontie: evaluarea pacientilor cu respiratie orala, retrognatie mandibulara sau cu indicatie de expansiune maxilara, la care spatiul aerian este parte din planul de tratament.
- Screening pentru apneea obstructiva de somn: identificarea zonelor de ingustare la pacientii cu simptome sugestive, ca argument pentru trimiterea la somnologie. CBCT-ul nu pune diagnosticul de apnee - acesta este stabilit prin polisomnografie - dar cuantifica anatomia care il predispune.
- Chirurgie ortognatica: compararea volumului cailor aeriene inainte si dupa avansarea maxilo-mandibulara.
Analiza cailor aeriene necesita, prin natura ei, un camp care sa cuprinda de la nazofaringe la hipofaringe. Este una dintre indicatiile in care campul de 16 x 16 cm nu este un lux, ci o conditie.
Rezolutia de 50 de microni pe acelasi aparat
Campul mare nu vine in schimbul rezolutiei. Pe campul de 5 x 5 cm, Rubik X1 achizitioneaza la 50 de microni, cu scala de gri pe 16 biti si detector CMOS cu panou plat. Implantologul are, pe acelasi aparat, rezolutia pentru corticala vestibulara subtire, pentru osul periimplantar si pentru endodontie.
Tubul lucreaza intre 40 si 120 kV, cu 2-10 mA si pata focala de 0,5 mm. Plafonul de 120 kV aduce penetrarea si reducerea artefactelor metalice descrise in articolul despre Fussen XSmart, iar limita inferioara de 40 kV permite protocoale cu doza foarte mica la copii - relevanta pentru ortodontia interceptiva. Algoritmii MAR si de corectie a miscarii sunt incluse; reconstructia dureaza sub 45 de secunde.
Scanarea faciala integrata
Rubik X1 include o camera de scanare faciala care captureaza suprafata fetei la 12-18 cadre pe secunda, cu o precizie de aproximativ 0,1 mm, si exporta in formatele PLY, OBJ si STL. Scanarea faciala se suprapune automat pe volumul CBCT.
Utilitatea este directa pentru ambele specialitati. Ortodontul evalueaza profilul tesuturilor moi si simuleaza modificarile faciale ale unui plan de tratament. Implantologul si proteticianul planifica reabilitarea totala in raport cu linia surasului si cu suportul buzei - ceea ce, in fluxul de proiectare digitala a zambetului, presupune de obicei un scanner facial separat.
Functiile AI si planificarea
Software-ul Rubik X1 include identificarea automata a dintilor si a patologiilor, analiza endodontica, simularea implantara cu marcarea structurilor de risc, analiza ATM si a cailor aeriene si proiectarea automata a ghidurilor chirurgicale. Pentru o clinica multidisciplinara, aceasta inseamna ca acelasi volum trece de la implantolog la ortodont si la protetician fara export si reimport, iar planul de tratament comun se construieste pe aceeasi baza de date.
Ce este inclus la 59.500 de euro
- CBCT cu cinci campuri, de la 5 x 5 la 16 x 16 cm
- modul panoramic si cefalometric
- scanare faciala integrata
- scanare de model
- statie de lucru si software cu functiile AI descrise
- dosarele DSP si CNCAN pentru autorizare
- garantie de 5 ani
Aparatele cu camp de 16 x 16 cm sau mai mare, voxel de 50 de microni si scanare faciala integrata se situeaza, la producatorii consacrati, in intervalul 80.000-120.000 de euro, frecvent cu scanarea faciala ca optiune platita separat.
Pentru cine este Rubik X1
Rubik X1 este indicat pentru:
- clinici cu implantolog si ortodont care vor un singur aparat pentru ambele specialitati
- practici de chirurgie orala si maxilo-faciala care planifica implanturi zigomatice, pterigoidiene sau interventii ortognatice
- cabinete de ortodontie care fac cefalometrie 3D si analiza cailor aeriene
- centre de imagistica dentara care deservesc mai multe specialitati
Pentru cabinetul care face implantologie si endodontie fara nevoie de camp mai mare de 16 x 10 cm, Fussen XSmart ofera aceeasi rezolutie si acelasi plafon de 120 kV la 45.900 de euro.
Intrebari frecvente
Campul de 16 x 16 cm inseamna doza mai mare la fiecare examinare?
Nu. Campul se alege pentru fiecare examinare in parte. Un implant unitar se planifica pe 5 x 5 sau 9 x 9 cm; campul de 16 x 16 cm se foloseste doar cand indicatia il cere - implanturi zigomatice, cefalometrie 3D, cai aeriene.
Ce este stitching-ul si afecteaza precizia?
Combinarea automata a doua achizitii intr-un singur volum. Software-ul aliniaza cele doua volume pe structurile comune; precizia rezultata este suficienta pentru planificare chirurgicala si cefalometrie.
Se poate pune diagnosticul de apnee de somn pe CBCT?
Nu. Diagnosticul se stabileste prin polisomnografie. CBCT-ul cuantifica anatomia cailor aeriene si identifica zonele de ingustare, ca argument pentru trimiterea la specialist.
Scanarea faciala inlocuieste un scanner facial dedicat?
Pentru suprapunerea pe CBCT si pentru simularea profilului, da. Precizia de aproximativ 0,1 mm si exportul in STL si OBJ acopera fluxul de planificare protetica si ortodontica.
Rubik X1 poate fi folosit si pentru endodontie?
Da. Pe campul de 5 x 5 cm, rezolutia nativa de 50 de microni este aceeasi ca la XSmart.
Care este diferenta principala fata de XSmart?
Campul de 16 x 16 cm, scanarea faciala integrata, limita inferioara de 40 kV si modulele de analiza a cailor aeriene si a ATM. Tubul de 120 kV, rezolutia de 50 de microni si garantia de 5 ani sunt comune.
Concluzie
Rubik X1 rezolva o problema pe care clinicile multidisciplinare o cunosc bine: aparatul care este bun pentru implantologie nu are camp pentru ortodontie, iar cel cu camp mare nu are rezolutie pentru implantologie. Cu cinci campuri, de la 5 x 5 la 16 x 16 cm, voxel nativ de 50 de microni, analiza cailor aeriene si scanare faciala integrata, Rubik X1 acopera implanturile zigomatice si pterigoidiene, cefalometria 3D si chirurgia maxilo-faciala pe acelasi aparat, la 59.500 de euro cu 5 ani garantie.
Echipa CliniKraft poate organiza o demonstratie cu un caz de camp mare si un caz de rezolutie fina, pentru a vedea ambele capabilitati pe acelasi volum.
Ai o clinica cu implantologie si ortodontie?
Programeaza o demonstratie Rubik X1 pe cazurile tale - camp de 16 x 16 cm si rezolutie de 50 de microni pe acelasi aparat. +40 771 551 018.
Surse si referinte
- Specificatii tehnice oficiale Fussen Rubik X1, publicate de CliniKraft
- American Academy of Oral and Maxillofacial Radiology - Clinical recommendations regarding use of cone beam computed tomography in orthodontics. Oral Surg Oral Med Oral Pathol Oral Radiol, 2013 - selectarea campului de vizualizare in functie de indicatia ortodontica
- Guijarro-Martinez R., Swennen G.R.J. - Cone-beam computerized tomography imaging and analysis of the upper airway: a systematic review of the literature. International Journal of Oral and Maxillofacial Surgery, 2011 - analiza cailor aeriene pe CBCT
- Aparicio C. et al. - Zygomatic implants: indications, techniques and outcomes, and the zygomatic success code. Periodontology 2000, 2014 - planificarea imagistica a implanturilor zigomatice
- Candel E., Penarrocha D., Penarrocha M. - Rehabilitation of the atrophic posterior maxilla with pterygoid implants: a review. Journal of Oral Implantology, 2012 - anatomia si planificarea implanturilor pterigoidiene
- Comisia Europeana / SEDENTEXCT - Radiation Protection No 172: Cone beam CT for dental and maxillofacial radiology. Evidence-based guidelines (2012) - justificarea si selectarea campului de vizualizare
- Intervalele de pret pentru segmentul superior reprezinta estimari bazate pe ofertele publice ale distribuitorilor europeni la data redactarii si trebuie tratate ca orientative.
